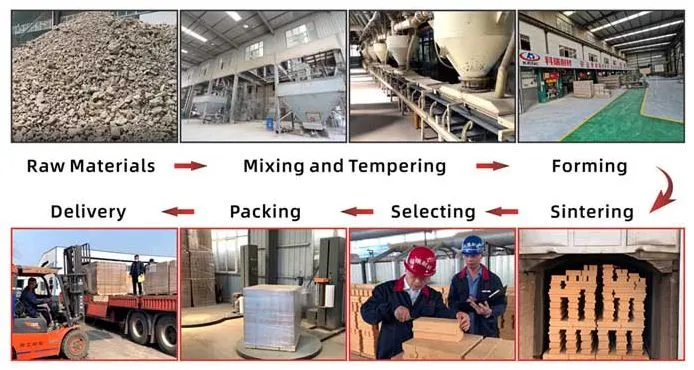

焼結耐火粘土は、焼結耐火粘土または単に耐火粘土とも呼ばれ、高品質の粘土材料を高温で加熱および溶融することによって製造される耐火材料の一種です。 このプロセスにより、高温や化学的腐食に対する優れた耐性を備えた、緻密で耐久性のある材料が得られます。
耐火粘土シリーズは主にカオリン (Al2O3・2SiO2·2H2O) が主な鉱物組成であり、カリウム、ナトリウム、カルシウム、チタン、鉄の酸化物を含む約 6% ～ 7% の不純物が含まれます。 耐火粘土の焼結プロセスには、カオリンの連続的な脱水とムライト (3Al) への変換が含まれます。2O3・2SiO2）結晶。 この焼結プロセス中に、SiO2耐火粘土製品内の Al2O3 と Al2O3 は不純物と結合し、ムライト結晶を包み込む低融点のケイ酸塩共結晶を生成します。
耐火粘土製品は弱酸性耐火物に分類されます。 酸性スラグや酸性ガスによる浸食に対しては耐性を示しますが、アルカリ性物質に対する耐性は比較的劣ります。 さらに、耐火粘土製品は優れた熱性能を備え、急速な加熱と冷却に耐えることができます。
ガラス業界では、耐火粘土シリーズの製品は、通常、製造プロセスと対象用途に基づいて、通常の耐火粘土製品、低気孔率の耐火粘土製品、鋳造耐火粘土製品の 3 つの主要カテゴリに分類されます。
通常の耐火粘土製品は、Al を含む耐火物の範囲に含まれます。2O3含有量は30%～48%。 費用対効果が高く、高温耐性、断熱性、耐化学腐食性といった有益な特性により、最も多作で広く使用されている耐火材料の 1 つとして際立っています。
通常の耐火粘土シリーズ内では、Al に基づく区別があります。2O3コンテンツ：
ファーストクラス：アル2O3含有量が40％を超えるもの
二等：アル2O3含有量が35％を超えるもの
3等：アル2O3含有量が30％を超えるもの
各クラスは、それぞれ 1730 度、1670 度、1610 度以上の屈折度レベルに対応します。 これらの材料は、1250 度から 1450 度の範囲の荷重下で耐火性を示します。 さらに、優れた耐熱衝撃性とコスト効率でも知られています。
耐火粘土耐火物の物理的および化学的指標
|
アイテム |
ファイアクレイシリーズ |
|
|||||||||
|
コード |
N-1 |
N-2a |
N-2b |
N-3a |
N-3b |
N-4 |
N-5 |
N-6 |
|
||
|
アル2O3 |
以上 |
% |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
|
|
耐火性 |
以上 |
程度 |
1750 |
1730 |
1730 |
1710 |
1710 |
1690 |
1670 |
1580 |
|
|
RUL 0.2Mpa |
以上 |
1400 |
1350 |
/ |
1320 |
/ |
1300 |
/ |
/ |
|
|
|
PLC% |
1500度×2h |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
||
|
1400度×2h |
0.1 |
0.1 |
0.2 |
/ |
/ |
/ |
/ |
/ |
|
||
|
-0.4 |
-0.5 |
-0.5 |
|
||||||||
|
1350度×2h |
/ |
/ |
/ |
0.2-0.5 |
0.2-0.5 |
0.2-0.5 |
0.2-0.5 |
/ |
|
||
|
AP |
以下 |
% |
22 |
24 |
26 |
24 |
26 |
24 |
26 |
28 |
|
|
CCS |
以上 |
メガパスカル |
30 |
25 |
20 |
20 |
15 |
20 |
15 |
15 |
|
低気孔率耐火粘土製品 (A2302)
ほとんどの耐火材料の基本的な技術パラメータである気孔率は、耐火製品の特性のあらゆる側面に大きな影響を与えます。 この影響は、強度、熱伝導率、スラグに対する耐性、および熱衝撃に対する耐性の点で特に顕著です。 さらに、見かけの気孔率 (AP) の違いに基づいて、気孔率の低い耐火粘土製品は DN-12 (AP が 12% 以下) と DN-15 (AP が 15% 以下) に分類されます。 ）。
|
アイテム |
パフォーマンス指標 |
|||
|
DN-12 |
DN-15 |
|||
|
アル2O3 |
以上 |
% |
45 |
42 |
|
鉄2O3 |
以下 |
1.2 |
1.5 |
|
|
AP |
以下 |
12 |
15 |
|
|
BD |
以上 |
グラム/センチメートル3 |
2.37 |
2.30 |
|
CCS |
以上 |
MPa |
68 |
58.8 |
|
ルール T0.6 |
以上 |
程度 |
1500 |
1470 |
|
1470 |
1450 |
|||
|
熱衝撃安定性 |
測定データの提供 |
|||
|
PLC(1400度×2h) |
% |
-0.1 |
-0.2 |
|
|
0.05 |
0 |
|||
|
注: ロードソフト温度アービトレーションには差動方式が使用されます。 |
||||
鋳造耐火粘土製品 (A2303)
鋳造用耐火粘土製品は、ガラス炉の底部で不可欠な支持材として機能し、大部分のガラス炉のセットアップで広範な用途に使用されています。 これらは、費用対効果、設置の容易さ、炉の稼働にもたらす安定性により、多くの企業に支持されています。
|
アイテム |
パフォーマンス指標 |
|||
|
BN-40a |
BN-40b |
|||
|
アル2O3 |
以上 |
% |
40 |
40 |
|
鉄2O3 |
以下 |
1.5 |
1.8 |
|
|
A.P |
以下 |
18 |
18 |
|
|
B.D |
以上 |
グラム/センチメートル3 |
2.30 |
2.30 |
|
CCS |
以上 |
MPa |
49 |
34.3 |
|
ルール T0.2 |
以上 |
程度 |
1450 |
1400 |
|
PLC(1400度×2h) |
% |
0 |
||
|
-0.4 |
||||
人気ラベル: 焼結耐火粘土耐火物、中国焼結耐火粘土耐火物メーカー、サプライヤー、工場
